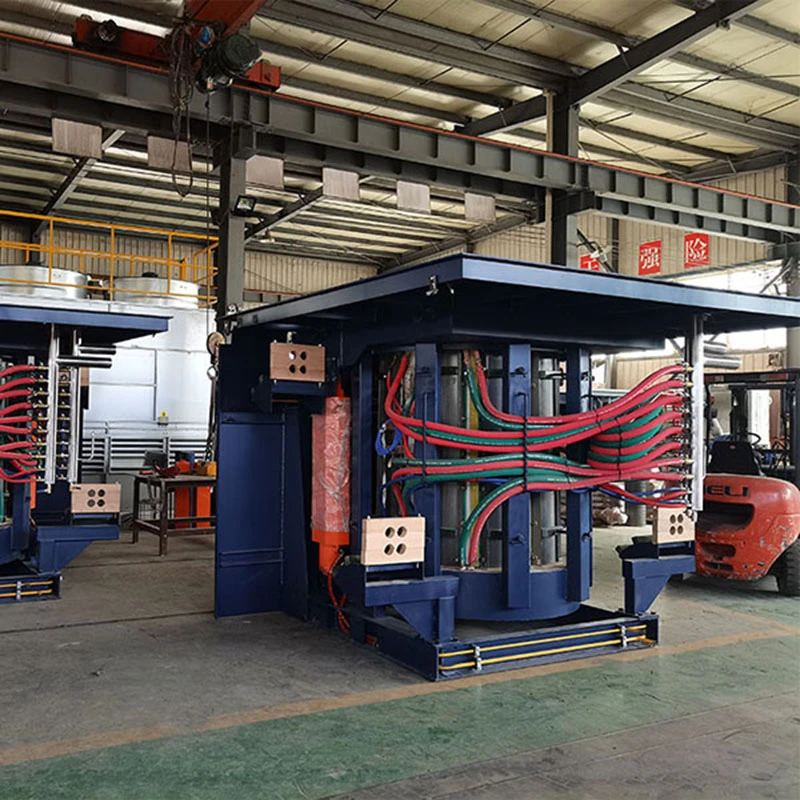

Közepes frekvenciájú indukciós kemence

Általános A közepes frekvenciájú indukciós kemence paraméterei

Fő paraméterek

Specifikáció

Berendezés típusa

Közepes{0}}frekvenciás mag nélküli indukciós olvasztó kemence

Névleges kapacitás

1 t (olvasztott acélöntvényhez)

Berendezés modell

1 t/900 kW

Maximális kapacitás

1.2 t

Berendezés használata

Olvadó öntött acél

Tekercs átmérő

Szállító tervezése

Bélés vastagsága

90 mm – 120 mm

Üzemi hőmérséklet

1500 fok – 1550 fok

Olvadó anyagok

Öntött acél, öntöttvas

Döntési módszer

Hidraulikus tolórúd{0}}típus

Maximális dőlésszög

95 fok

Hidraulikus közeg

Kopásálló-hidraulikaolaj

Hidraulikus állomás kapacitása

300 L

Hidraulikus üzemi nyomás

12 MPa

A kemence testének felépítése

Acél héj, hidraulikus

Kemencekábel kimeneti iránya

Hátsó / oldalsó kimenet

Olvadási energiafogyasztás

540 kWh/t ±5% (1500 fokon mérve szabványos nyersvassal, transzformátor szekunder oldalán)

Olvadási sebesség

1,5 t/h (900 kW névleges teljesítménynél; forró kemence olvasztási sebessége a második fűtés után, 40-50 perc/fűtés)

Induktor rézcső falvastagsága

6 mm (nagy-vezetőképességű rézcső)

Köztes frekvenciájú indukciós kemence elektromos paraméterei

Közepes{0}}frekvenciás tápegység névleges teljesítménye

900 kW

Közepes{0}}frekvenciás tápegység frekvencia

700 Hz

Egyenirányító fázisok

6 fázisú, 12 impulzus

Teljesítményszabályozási tartomány / Inverter típusa

5–100% / Soros inverter kimenet

Tápegység bemeneti feszültség

6 × 660 V

DC feszültség

891 V

Közepes{0}}frekvenciás feszültség

2500 V

A transzformátor névleges feszültsége

Elsődleges 10 kV, szekunder Y/△ 660 V

Induktor feszültség

2500 V

A tápegység indítási sikerességi aránya

100%

Maximális üzemi teljesítménytényező

Nagyobb vagy egyenlő, mint 0,95

Egy transzformátor kapacitás

1000 kVA (6 fázisú, 12 impulzus)

Köztes frekvenciájú indukciós kemence hűtővízrendszere

Bemeneti víznyomás

0,2-0,4 MPa

Belépő víz hőmérséklete

5-35 fok

Hűtővíz áramlási sebessége (kemencetest)

50 t/h (kemencénként)

Hűtővíz áramlási sebessége (tápegység)

20 t/h (tápegységenként)

Kilépő víz hőmérséklete

<55°C
